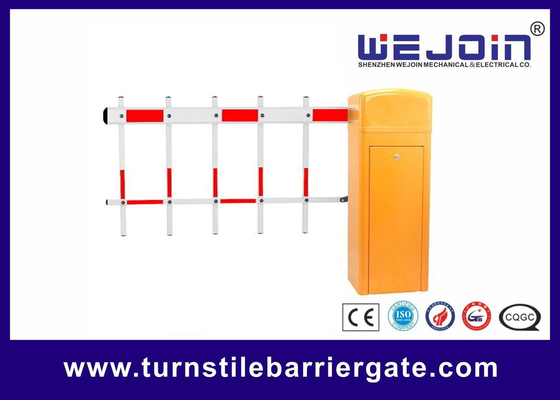

100-265V AC High-Grade Residential Area Access Control 4.5m hek Arm Barrier Gate
Technische gegevens van de parkeerbarrièrepoort
Model: WJDZ04VF (snelheid 1,5 - 6 s verstelbaar)
Loopsnelheid: 1,5 - 6 s,
Boomtype: recht, 90° vouwbaar, 180° vouwbaar, 2 hekken, 3 hekken
Maximale boomlengte: 3 - 6m, 5m, 4m, 4,5m, 4m
Housing Dimension: 336*325*1030MM, 335*285*920MM
Inlaatspanning: AC100 - 265V
Frequentie: 50/60HZ
Motorspanning: DC24V
Beveiligingscategorie: IP54
Werktemperatuur: -30 °C ~ +70 °C
MTBF: 4000000 keer
Verkeersstroomtoepassing: 3000 keer/24 uur
Maximaal motorvermogen: 180 W
Maximale snelheid van de motor: 500 r/min
Maximaal koppel: 260 N.m.
Tabel voor het selecteren van barrièrepoortveer
|
Boomtype
|
Boomlengte
(Meter: M)
|
Vloerdiameter
Φ (mm)
|
Hoeveelheid bronnen
(stukken)
|
|
Rechte boom zonder rubber
|
6≥L≥5.8
|
3.8
|
5
|
|
5.7≥L>5
|
3.8
|
4
|
|
5≥L≥3.8
|
3.8
|
3
|
|
3.7≥L≥2.8
|
3.8
|
2
|
|
Rechte boom met rubber
|
6≥L≥5.5
|
3.8
|
5
|
|
5.4≥L≥4.8
|
3.8
|
4
|
|
4.7≥L≥3.8
|
3.8
|
3
|
|
3.7≥L≥2.8
|
3.8
|
2
|
Garantie en onderhoudsproducten
1. Gratis service wordt aangeboden voor onderdelen in een jaar garantie tijd. (niet inclusief de barrière boom of afstandsbediening)
2Levenslange dienst met een passende vergoeding.
3Technische vragen worden ondersteund.
4De volgende zaken en situaties vallen niet onder de gratis dienst:
4.1De gebruiker volgt de instructies niet en veroorzaakt schade aan het product.
4.2De stroomvoorziening is niet stabiel, overschrijdt het toegestane spanningsbereik of voldoet niet aan de veiligheidsnormen voor elektrische installaties.
4.3De gebruiker installeert of gebruikt het product op verkeerde wijze, veroorzaakt schade aan het uiterlijk van het product.
4.4Een natuurramp veroorzaakt schade aan het product.
4.5De garantie is afgelopen.
4.6De service is niet meer onder onze beloften.
Installatie van hekboom
Stap 1. Bevestig de boomhouder pressbord op de boom met 2pcs van M12 * 70mm zeshoekige schroef.
Stap 2. Druk met de hand op het bord, dan til de boom verticaal en installeer het op de boomhouder. installeer de platte wasmachine, veerwasmachine, en M12 moer op de schroef op zijn beurt,en de schroef vastmaken met een sleutel..
Stap 3. Bevestig met een schroef de lagers van de verbindingseenheid op de kegelas op de barrière.
Stap 4. Bevestig het onderste hek aan de aansluitingseenheid, los dan de twee schroeven van het apparaat los en stel ze zo in dat het hek loodrecht op de grond staat.
