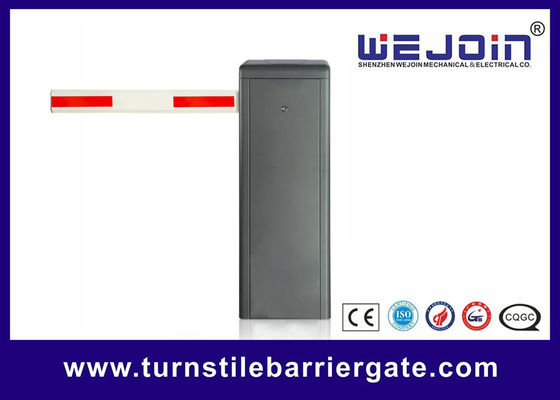

100% werkcyclus Hoogwaardige parkeergarage voor de beveiliging van parkeerfaciliteiten

Automatische barrièrepoort korte inleiding

Het product bestaat uit vier onderdelen: kast, transmissie-mechanisme, besturingsunit en boom.en wordt gebruikt in parkeerterrein toegangs- en uitgangscontrolesystemen.

Dit product is onderverdeeld in drie soorten: barrièrepoort met rechte boom, barrièrepoort met opvouwbare boom en barrièrepoort met hekboom.

Technische gegevens van de boombarrière

1Werktemperatuur (motor): -35°C ~ + 70°C

2Inputspanning van de voeding: AC100~264V

3Invoerspanning van de regelaar: DC24V±10%, 7,5A

4Motorvermogen: 180 W

5.Relatiefluchtvochtigheid: 30% tot 80%, geen condensatie

6Afstand van de afstandsbediening: open en ongestoord, L≤50M

7. Loopsnelheid: 1,5 ~ 6 seconden verstelbaar

8MTBF: 3,000, 000 keer

Interface van de barrièrepoortcontroller

1.Bedrijfsinterface:

Deze interface is beschikbaar voor het parkeerstelsel, ook beschikbaar voor externe controller om de barrièrepoort te bedienen.

2.Anti-smashing interface:

Infraroodfotocel:B.Om zal opheffen wanneer korte circuleren "infrarood fotocel" en "GND"InterfacesTijdens de boom die neerviel.

Loop detector:B.Om zal opheffen wanneer korte circuleren "loop detector" en "GND"Interfacestijdens de boem die naar beneden valt; wanneer de boem naar de limietpositie gaat, zal de boem na "lusdetector" en "GND" naar beneden vallenInterfacesIk heb de verbinding verbroken.

3.Interface voor de uitgang van de relais:

De relaisuitgang kan worden ingesteld op verschillende toepassingsvereisten door de uitgangsmodus in te stellen.De standaard is dat het limietsignaaluitgang is als volgt::

Wanneer de barrière zich opent tot de limietpositie omhoog, zijn de COM en de LmO aangesloten;

Wanneer de barrière zich sluit tot de ondergrenspositie, zijn de COM en de LmC aangesloten;

Tijdens het openen en sluiten worden COM en LmC, LmO afgesloten.
