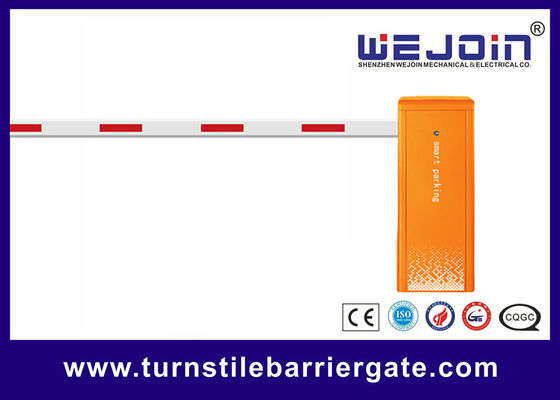

DC 24V Motor Car Park Barrier Gate met 6m rechte arm voor parkeerterreinen
Automatische slagboom korte introductie
Het product bestaat uit vijf delen: de slagboomafdekking, de kast, het transmissiemechanisme, het bedieningspaneel en de slagboomarm. Het is verkrijgbaar in linker- en rechterversies en wordt toegepast op toegangscontrolesystemen voor parkeerterreinen. Het product is verkrijgbaar in drie typen: slagboom met rechte arm, slagboom met vouwarm en slagboom met hek.
Basiskenmerken van de slagboom
1. Aangedreven door een motor en uitgerust met een koppelingstransmissiemechanisme en een balansveer, werkt het stabiel en betrouwbaar. De levensduur van de motor overschrijdt 2,5 miljoen keer en de levensduur van de veer bereikt 500.000 keer.
2. Alle modellen zijn standaard voorzien van een obstakeldetectie-terugslagfunctie. Wanneer de slagboomarm tijdens het daalproces weerstand ondervindt, veert deze automatisch terug.
3. Het ondersteunt externe aansluiting van radar, lusdetector en infrarood anti-botsingsfuncties. Met een ingebouwde DC 12V-voedingsuitgang kan het stroom leveren aan externe radarapparaten.
Technische gegevens van de parkeerslagboom
1. Werktemperatuur (motor): -35℃~ + 70℃
2. Voedingsspanning: AC100~264V
3. Ingangsspanning controller: DC24V±10%, 7.5A
4. Motorvermogen: 180W
5. Relatieve vochtigheid: 30%~80%, geen condensatie
6. Afstand afstandsbediening: open en ongestoord, L≤50M
7. Loopsnelheid: 1,5~6 seconden instelbaar
8. MTBF: 3.000.000 keer
Model |
WJDZE-BL (snelheid 1.5~6s instelbaar) |
|||||||
Loopsnelheid |
1.5s |
3s |
4s |
5/6s |
6s |
6s |
6s |
6s |
Boom-Type |
Recht |
Recht |
Recht |
Recht |
90° Vouw |
180° Vouw |
2 Hek |
3 Hek |
Max. boomlengte |
3m |
4.5m |
5m |
6m |
5m |
4m |
4.5m |
4m |
Ingangsspanning |
AC100~264V |
|||||||
Frequentie |
50/60HZ |
|||||||
Motorspanning |
DC24V |
|||||||
Behuizingsclassificatie |
Ip54 |
|||||||
Werktemperatuur |
-35℃~ + 70℃ |
|||||||
MTBF |
3.000.000 keer |
|||||||
Max. motorvermogen |
180W |
|||||||
Max. motorsnelheid |
24r/min |
Installatie rechte boom
Stap 1. Bevestig de boombevestigingsplaat met 2 stuks M12*70mm zeskantschroeven aan de boom.
Stap 2. Houd de bevestigingsplaat met de hand vast, til de boom vervolgens verticaal op en installeer deze op de boomhouder. Installeer vervolgens de platte ring, de veerspanner en de M12-moer op de schroef en zet de schroef vast met een sleutel.
