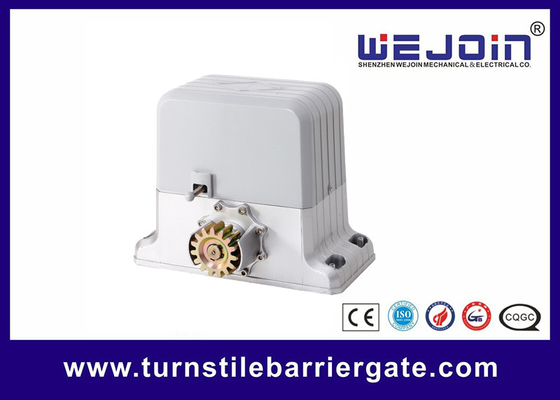

1800kg ac elektrische de poortmotoren van de controleraad voor schuifdeur
Hoofdlijnen
AC motor met ingebouwde controleeenheid
Toetsenbord/enige knoopinterface
Alarmlamp, van de fotostraal en van de veiligheidsstraal interface
De gebruiker kan auto-dicht selecteren functioneert
Zachte start en langzaam einde (slimme facultatieve versie,)
Auto-omgekeerde functie wanneer het raken van hindernis tijdens het sluiten (slimme facultatieve versie,)
Hand zeer belangrijk versieontwerp voor noodsituatiestroomuitval
Specificaties
|
Model |
WJKMP202 |
|
|
Voltage |
220V±10% |
110V±10% |
|
Frequentie |
50HZ |
60HZ |
|
Huidig |
2.7A |
5.8A |
|
Motorvoltage |
AC220V/110V |
|
|
Condensator |
20μf |
60μf +14μf |
|
Outputmacht |
350W |
|
|
Geabsorbeerde macht |
594W |
638W |
De motorbasis en het is installatie
1. De installatie van de motorbasis: plaats het installatiestandpunt van het basisdienblad volgens de grootte van de motor en de hoogte van het installatiestandpunt van het toestelrek. Dan bed de bouten vooraf in of gebruik de uitbreidingsbouten om de basis in de cementstichting in te bedden.
2. Als het toestelrek reeds is geïnstalleerd, bevestig de motor aan Th-basis en draai de koppeling met de koppelingssleutel aan plaatsen, dan maken weg het toestel van het recht van het motorkostuum op het toestelrek, dan kan de positie van de basis worden geplaatst. Stijg de motor op en bevestig de basis.
Rek installatie
Maak het toestel van het toestelrek naar de vloer. Maak het toestel van het rek het toestel van de motor passen. Maak het toestelrek aan de deur met de schroeven vast. Duw de poort en maak het de gehele route bewegen vastmaken het toestel aan de poort na het verzekeren dat de poort regelmatig de gehele route in werking stelt
Het rek is gewoonlijk geïnstalleerd stuk na stuk. Vermijden dithering of blokkerend, te passen gelieve het hiaat van het toestelrek aan. Wij stellen één manier (verwijs naar fig.-3) voor: bevestig omhoog rack1 en het rek na het aanpassen van de twee rekken met het kleine het aanpassen rek
